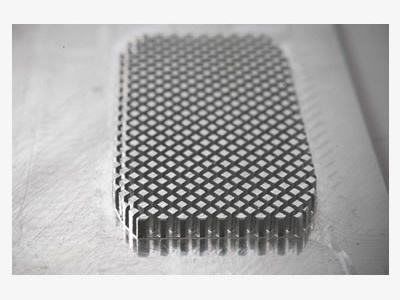

鉬基高溫合金蜂窩狀構(gòu)造的機械泵蔓延焊接方式在于其特性：依據(jù)鉬基高溫合金零件的原料制取，產(chǎn)生以上零件配對的，電鍍液態(tài) 阿依蓮鎳板為陽極氧化處理原材料，鉬基高溫合金零件，為負(fù)級原材料，以上電鍍液運用于55℃電鍍在恒溫水浴槽中開展；電鍍工藝后，用酸乙酯去除鉬基高溫合金零件，表面污漬，組裝鉬基高溫合金零件；將安裝好的鉬基高溫合金零件組裝在真空釬焊爐中，將鉬基高溫合金零件沖裝至第一壓力，慢慢真空保鮮，直到真空泵值≤1×10^-4Pa；將真空釬焊爐加溫到第一工作溫度，將鉬基高溫合金零件，沖裝至第二壓力，將真空釬焊爐加溫至第二工作溫度，隔熱保溫預(yù)設(shè)時長，隔熱保溫后停止真空釬焊爐加溫至700℃，壓力按2MPa/min釋放壓力速率降到0MPa，鉬基高溫合金零件空冷至20℃；將真空釬焊爐加溫至第一工作溫度，將鉬基高溫合金零件沖裝至第二壓力，包含：25℃/min加溫真空釬焊爐至800℃，到達(dá)800℃壓力按照以0.2MPa/min沖裝速率為4MPa，真空釬焊爐在整體過程中維持800℃；當(dāng)壓力一直在第二壓力時，將真空釬焊爐加溫到第二工作溫度，包含 MPa時，以11℃/min將真空釬焊爐，加溫到1300℃保溫隔熱32min，在整個過程中維持4MPa壓力。
